Çfarë është prerësi plazma CNC dhe si funksionon?
Kombinimi i prerës plazmatik dhe kontrolluesi CNC quhet makinë prerëse plazma CNC. Prerësi i plazmës CNC kombinon një sistem CNC të thjeshtë dhe të lehtë për t'u përdorur për të jonizuar rrjedhën e ajrit me shpejtësi të lartë që nxirret nga hunda në temperaturë të lartë për të formuar përçues elektrikë. Kur rryma kalon, përcjellësi formon një hark plazmatik me temperaturë të lartë dhe nxehtësia e harkut bën që metali në prerjen e pjesës së punës të shkrihet (dhe të avullojë) lokalisht dhe metali i shkrirë hiqet nga fuqia e lartë. - përshpejtoni rrjedhën e ajrit të plazmës për të formuar një metodë përpunimi të prerjes. Harku i zgjatur dhe i qëndrueshëm i plazmës i formuar nga teknologjia e rrjedhjes unazore të gazit siguron prerje të qetë dhe ekonomike të çdo metali përçues.

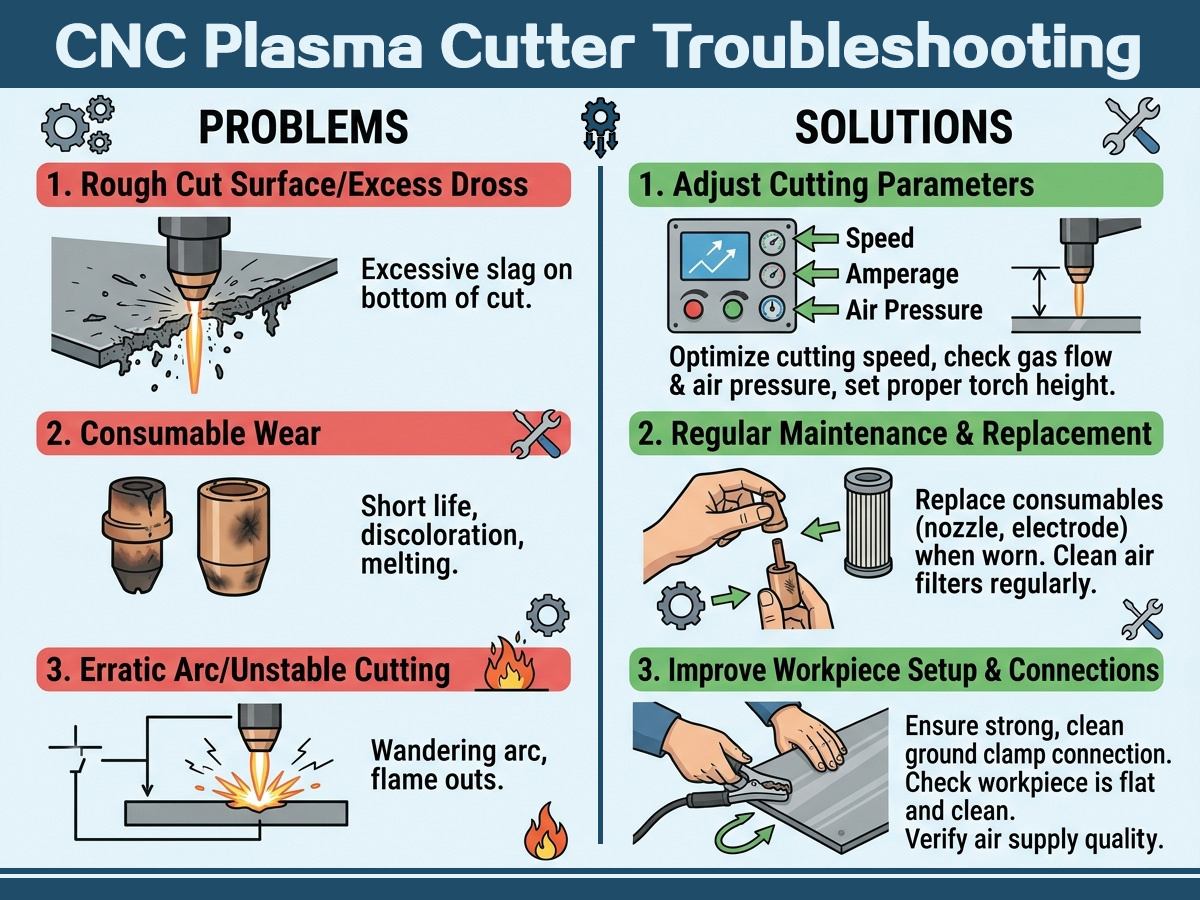

Problemet & Zgjidhjet
Në procesin e funksionimit të makinës prerëse plazma CNC, do të hasni dështime të ndryshme. Përballë problemeve, operatori duhet së pari të ruajë qetësinë, të analizojë shkaqet e dështimeve të kombinuara me simptomat e problemeve dhe të gjejë zgjidhje për zgjidhjen e problemeve.
Presioni i ajrit të punës shumë i ulët.
Kur prerësi i plazmës është duke punuar, nëse presioni i ajrit të punës është shumë më i ulët se presioni i ajrit që kërkohet nga manuali, kjo do të thotë se shpejtësia e nxjerrjes së harkut të plazmës është dobësuar dhe rrjedha e ajrit në hyrje është më e vogël se vlera e kërkuar. Në këtë kohë, një hark plazmatik me energji të lartë dhe me shpejtësi të lartë nuk mund të formohet. Si rezultat, cilësia e prerjes është e dobët, prerja nuk depërtohet dhe prerja është e akumuluar. Arsyet e presionit të pamjaftueshëm të ajrit janë: futja e pamjaftueshme e ajrit nga kompresori i ajrit. Rregullimi i presionit të valvulës së rregullimit të ajrit të prerësit është shumë i ulët, ka ndotje me vaj në valvulën solenoide dhe rruga e ajrit nuk është e qetë. Prandaj, është e nevojshme të kontrollohen nga këto aspekte një nga një, dhe të gjenden problemet dhe të përmirësohen me kohë.
Presioni i ajrit të punës shumë i lartë.
Nëse presioni i ajrit në hyrje është shumë i lartë, pasi të formohet harku i plazmës, fluksi i tepërt i ajrit do të fryjë kolonën e përqendruar të harkut, do të shpërndajë energjinë e kolonës së harkut dhe do të dobësojë forcën e prerjes së harkut plazmatik. Arsyet kryesore janë: rregullimi i gabuar i ajrit në hyrje, rregullimi i tepërt i valvulës së uljes së presionit të filtrit të ajrit ose dështimi i valvulës së uljes së presionit të filtrit të ajrit.
Instalim jo i duhur i pjesëve të veshjes si grykat e elektrodave.
Gryka e elektrodës është e filetuar dhe duhet të vidhohet në vend. Instalimi jo i duhur i grykës, si p.sh. filli i vidhos nuk është shtrënguar dhe unaza e rrymës vorbull nuk është instaluar siç duhet, kjo do të shkaktojë prerje të paqëndrueshme dhe dëmtim të pjesëve të veshura shumë shpejt.
Tensioni AC në hyrje është shumë i ulët.
Përpara vënies në punë dhe përdorimit, kontrolloni nëse rrjeti elektrik i lidhur me makinën prerëse plazma ka kapacitet të mjaftueshëm mbajtës dhe nëse specifikimet e kordonit të rrymës plotësojnë kërkesat. Vendndodhja e instalimit të makinës prerëse plazma duhet të jetë larg pajisjeve të mëdha elektrike dhe vendeve me ndërhyrje të shpeshta elektrike.
Kontakt i dobët midis telit të tokëzimit dhe pjesës së punës.
Tokëzimi është një përgatitje thelbësore para prerjes. Nëse nuk përdoret mjet i posaçëm tokëzimi, ka izolim në sipërfaqen e pjesës së punës dhe përdorimi afatgjatë i telit të tokëzimit me plakje serioze do të shkaktojë kontakt të dobët midis telit të tokëzimit dhe pjesës së punës.
Shpejtësia e prerjes dhe vertikaliteti i kapjes së pishtarit.
Shpejtësia e prerjes duhet të jetë e shpejtë ose e ngadaltë, sipas materialeve dhe trashësive të ndryshme, dhe madhësia aktuale duhet të jetë e qëndrueshme. Shumë shpejt ose shumë ngadalë do të shkaktojë sipërfaqe të pabarabartë të prerjes dhe skorje në skajet e sipërme dhe të poshtme. Përveç kësaj, pishtari prerës nuk mbahet vertikalisht, dhe harku i plazmës i spërkatur gjithashtu spërkatet në mënyrë të pjerrët, gjë që gjithashtu do të bëjë që sipërfaqja e prerjes të ketë një pjerrësi.
Troubleshooting
| Problemet | Shkaku i Çështjes | Zgjidhjet |
| Ndizni "çelësin e energjisë" pritës, drita e energjisë nuk ndizet | 1. Drita "Treguesi i fuqisë" është i prishur | zëvendësoj |
| 2. 2A Siguresa është e keqe | zëvendësoj | |
| 3. pa hyrje 3-fazor tension 380V | rishikim | |
| 4. Humbje fazore e tensionit 380-fazor 3V hyrëse. Drita "Mungesa e treguesit të fazës". | Përdorni multimetër për të matur tensionin 3-fazor duhet të plotësojë kërkesat | |
| 5. pushteti e kështu me radhë | zëvendësoj | |
| 6. paneli i kontrollit ose hosti i keq | rishikim | |
| Pasi të ndizet energjia 3-fazore e hyrjes, ventilatori nuk ndizet, por drita "Treguesi i energjisë" ndizet. | 1. Humbja e fazës së fuqisë 3-fazore hyrëse | Qasja e materialeve të ndërtimit me tabelën 1.4 |
| 2. ventilatori largohet i mbërthyer nga trupa të huaj | Hiq trupin e huaj | |
| 3. priza e ventilatorit lirohet | Fut sërish | |
| 4. Fikja e ventilatorit | rishikim | |
| 5. ventilatori është i dëmtuar | Zëvendësoni ose rregulloni | |
| Ndizni fuqinë hyrëse 3-fazore, dritën treguese të energjisë, rrotullimi i ventilatorit është normal, por hapni çelësin "gaz provë", grykën e pishtarit pa rrjedhë ajri | 1. nuk ka ajër të kompresuar në hyrje | Mirëmbajtja e furnizimit me gaz dhe gazsjellësit |
| 2. mbrapa pritës "rregullatori i presionit të filtrit të ajrit" çekuilibër, matës presioni tregon zero. "Nën presioni" tregon dritën e kuqe | Rirregulloni presionin. Metoda: rrotulloni rrotën e dorës "Reduktuesi i presionit të filtrit të ajrit" në drejtim të akrepave të orës për ta rritur, përndryshe zvogëloni. | |
| 3. "gaz provë" dritë e keqe | zëvendësoj | |
| 4. valvula elektromagnetike pritëse është e keqe | Riparoni ose zëvendësoni | |
| 5. rrjedhje të gazsjellësit ose qark i shkurtër | rishikim | |
| Ndizni çelësin e "gazit të provës", hunda ka rrjedhje ajri, kur mbyllja e dritës "prerë", mbylli çelësin e pishtarit, por as avioni i ajrit dhe as veprimi i programit pritës | 1. ndërprerësi i pishtarit i prishur ose i thyer i linjës së çelësit | Zëvendësoni ose rregulloni |
| 2. "Cut" kaloni është i keq | zëvendësoj | |
| 3. Dëmtimi i bordit të qarkut të kontrollit pritës | rishikim | |
| 4. transformatori i kontrollit pritës ose linjat ose komponentët përkatës të dëmtuar | rishikim | |
| 5. pritës për shkak të mungesës së presionit mbi temperaturën dhe arsye të tjera në kohën e ndërprerjes së mbrojtjes | Derisa presioni i ajrit të kthehet në normale ose temperatura e pritësit të kthehet në normale pas kthimit të saj në normale | |
| 6. Pishtari prerës i ftohur me ujë i pajisur me sistem ftohjeje uji nuk funksionon siç duhet, ose mungesa e ujit në rezervuar, duke shkaktuar mungesë presioni, në mënyrë që pritësi të jetë në një gjendje të mbrojtur | Kontrolloni dhe zgjidhni nëse Departamenti i presionit të furnizimit me ujë të rubinetit, presioni i ujit duhet të rritet | |
| Ndizni çelësin e pishtarit me rrjedhjen e ajrit në grykë, por as "lart" as "lart" prerje | 1. Humbja e fazës së fuqisë 3-fazore hyrëse | rishikim |
| 2. presioni i ajrit më pak se 0.45Mpa | Rregullojeni në normale me metodën e përshkruar në tabelën 3.2 | |
| 3. fluksi i ajrit në hyrje është shumë i vogël | Rritja e fluksit të ajrit në hyrje 300L/min | |
| 4. Thyerja e telit "prerë tokën" dhe copën e punës me përçueshmëri të dobët ose "teli i prerë në tokë" | Mbërthejeni përsëri ose përcjellësin e shërbimit | |
| 5. Elektroda e grykës së pishtarit të prerjes ose pjesëve të tjera të dëmtuara | Ndërrimi i pjesëve të reja | |
| 6. metoda e prerjes nuk është e saktë | Gryka e pishtarit duhet të vendoset në pikën fillestare të prerjes së pjesës së punës përpara se të ndizni çelësin e pishtarit | |
| 7. Qarku i hapur i kabllit të pishtarit të prerjes | Përdorni skedarin e multimetrit R * 10 për të matur shtegun midis pjesës përcjellëse të "ndërfaqes dalëse" të hostit dhe elektrodës së pishtarit, përndryshe kablloja sipërfaqësore është e prishur | |
| 8. pritës "FD" hendeku shkëndijë shumë i madh ose qark i shkurtër | Ri-rregulluar hendekun shufra tungsten është rreth 0.5mm-0.8mm, nëse Departamenti i strukturës shufra tungsten, 2 boshllëqe shtoni të barabartë me 0.5mm-0.8mm | |
| 9. Pjesa pritës e linjës ose dëmtimi i komponentit, siç është kontrolluesi i presionit | rishikim | |
| 10, bordi i kontrollit pritës çrregullime ose dëmtime | Riparoni ose zëvendësoni | |
| 11. dëmtimi i pishtarit | Përdorni një mbajtëse të elektrodës së pishtarit për prerjen e skedarëve multimetër R * 10K dhe vlera e rezistencës së filetos së jashtme M32 ose M35 duhet të jetë afër ∽ deri në qindra K, nëse rezistenca është shumë e vogël (si për shembull disa Ka disa Ω) tregon dëmtim ose lagështi. duhet Pas larjes dhe tharjes matjet, për të konfirmuar dëmtimin duhet të zëvendësohet | |
| Kontakti mund të pritet, por pa kontakt nuk mund të pritet, eksperimenti me hark jo-transferues hundë pa shkëndijë | 1.15A siguresave sigures qark i hapur | zëvendësoj |
| 2. "Reduktuesi i presionit të filtrit të ajrit" tregon se vlera është shumë e lartë | Rregulloni sipas metodës së treguar në tabelën 3.2 | |
| 3. Gryka e elektrodës së pishtarit ose pjesë të tjera të dëmtuara | zëvendësoj | |
| 4. pishtari prerja e lagësht, përmbajtja e lagështisë së ajrit të ngjeshur është shumë e madhe | Pishtari thahet dhe ajri i kompresuar thahet dhe më pas futet në makinë | |
| 5. "Ndërfaqja e harkut pilot" për të prerë telin në mes të pishtarit të hapur | Përdorni skedarin e multimetrit R * 10 për të matur terminalin e "ndërfaqes së harkut pilot" dhe pishtari metalik i prerjes së pishtarit duhet të kalojë | |
| 6. dëmtimi i pishtarit të prerjes | Metoda e inspektimit është e njëjtë me këtë tabelë 5.11 | |
| Ndërprerësi i përzgjedhjes së trashësisë së prerjes i vendosur në një skedar mund të pritet, por skedari tjetër nuk funksionon | 1. Prerë kaloni trashë ose përzgjedhje tela keq | zëvendësoj |
| 2. një nga kontaktor AC pritës CJ1 ose CJ2 i keq | Zëvendësoni ose riparoni | |
| 3. transformatori kryesor i ndreqësit B1 qark i hapur me tela të keq ose të lidhur | shërbim | |
| Harku elektrik i paqëndrueshëm në punë | 1. presioni është shumë i ulët ose shumë i lartë | Rirregullimi, metoda referojuni tabelës 3.2 |
| 2. djegia e grykës së pishtarit ose elektrodës prerëse | zëvendësoj | |
| 3. Tensioni AC i hyrjes është shumë i ulët | Rregulloni tensionin AC të hyrjes | |
| 4. "prerja e tokës" dhe puna e dobët midis përçuesit | Lidhur siç duhet | |
| 5. prerja që lëviz ngadalë | Rregulloni shpejtësinë e lëvizjes | |
| 6. gjenerator shkëndijë nuk mund automatikisht thyer hark | Normale, hapni kalimin e ndezjes pishtari, koha e shkarkimit të gjeneratorit të shkëndijës duhet të jetë 0.5-1S, dhe pastaj të ndalojë automatikisht, përndryshe, ai kontrollon çrregullimet e bordit të qarkut; qarku i kontrollit ose dështimi i komponentit, duhet të riparohet | |
| 7. komponentët përkatës në host nuk po funksionojnë siç duhet | rishikim | |
| Trashësia e prerjes së plazmës deri në treguesit e vlerësuar | 1. Tensioni hyrës 3fazor deri në 380V | Rregulloni tensionin e hyrjes |
| 2. Kapaciteti i fuqisë hyrëse është shumë i vogël i presionit të prerjes | Duhet të rrisë kapacitetin e hyrjes | |
| 3. futur presioni i ajrit të ngjeshur është shumë i ulët ose shumë i lartë | Rregullojeni në 0.4Mpa, metodën shihni Tabelën 3.2 | |
| 4. futni rrjedhën e ajrit të kompresuar është shumë e vogël, matësi i presionit të punës tregon vlerën e rënë nga normale në rreth 0.3Mpa, ndaloni punën fikni çelësin e energjisë, presioni kthehet në normale menjëherë | Plus, fluksi i ajrit të kompresuar në hyrje është 300L/min; nëse sistemi është i bazuar në tub vrima është shumë e vogël, duhet të jetë më e madhe se φ8mm vrima e shpuar në tubacion | |
| 5. "Zgjedhja e trashësisë së prerjes" ndërroni marshin e zgjedhur në mënyrë të papërshtatshme | Shkëmbejeni në "të pasura" | |
| 6. shpejtësia e prerjes shumë e shpejtë | Ngadalësoni shpejtësinë e prerjes | |
| 7. materiali i punës nuk përputhet me tabelën 2 | Parametrat e rregullimit | |
| 8. vrima e grykës është djegur | Rregulloni grykën e re | |
| 9. elektroda është djegur | zëvendësoj | |
| 10. modeli i grykës është i gabuar | Rregulloni llojin e duhur të hundës | |
| 11. rrjedhjet e dëmtimit të sistemit të ajrit ose kabllit të pishtarit të prerjes, atëherë rrjedha e grykës së grykës u zvogëlua ndjeshëm | Riparoni ose zëvendësoni | |
| Paragjykimi i materialit të prerë | 1. elektroda e hundës është e dëmtuar | zëvendësoj |
| 2. pozicioni i montimit të elektrodës së hundës është aks i ndryshëm | Ri-instaloni në mënyrë korrekte | |
| 3. prerje shumë shpejt | Ngadalësimi i duhur | |
| 4. boshti i grykës dhe rrafshi i pjesës së punës nuk është vertikal | Rregullo dhe zgjidh | |
| Prerje shumë e gjerë, prerje me cilësi të dobët | 1. Shpejtësia e prerjes është shumë e ngadaltë | Rregulloni shpejtësinë |
| 2. gryka, elektroda është djegur | Përditësuar | |
| 3. materiali i punës, trashësia dhe pozicioni i ndërprerës "prerë trashë zgjedhje" nuk përputhet | Rregullim | |
| 4. modeli i hundës nuk është i saktë, vrima është shumë e madhe | Zëvendësoni llojin e duhur të hundës | |
| Pishtari prerës i plazmës digjet | 1. kapaku i presionit metalik nuk është i ngjeshur | Zakonisht zëvendësoni grykën e elektrodës duhet të kompresohet menjëherë |
| 2. prerja e nyjeve përcjellëse të pishtarit të lirshme, trakeja e kabllove të thyera, rrjedhjet e ndërfaqes së pishtarit të ftohur me ujë | Kontrolloni dhe zgjidhni në kohë | |
| 3. prerja e nyjeve të pishtarit izolim i dobët | Duhet të sigurojë që izolimi në kryqëzimin e mirë | |
| 4. Mbulesa mbrojtëse qeramike e pishtarit prerës është dëmtuar, por nuk zëvendësohet menjëherë | Duhet të zëvendësohet menjëherë | |
| 5. ajri i kompresuar në ujë të tepërt | Shkarkimi në kohë i "reduktuesit të presionit të filtrit të ajrit" në ujë, nëse përmbajtja e lagështisë së ajrit të kompresuar | |
| 6. Prerja e çizmeve, modeli i pishtarit të prerjes i gabuar | Prerja paralele duhet të zgjedhë pishtarin prerës të ftohur me ujë, kapaciteti mbajtës i pishtarit prerës të ftohur me ajër është shumë i vogël, nuk mund të përdoret | |
| 7. elektroda nuk ndërrohet pas djegies | Djegia e elektrodës duhet të përditësohet menjëherë | |
| 8. Sistemi i ujit të punës me pishtarin e ftohur me ujë nuk është normal ose temperatura e ambientit është shumë e ulët, rrjedhja e ndërfaqes | Kontrolloni dhe zgjidhni, dhe nuk mund të funksionojë në mjedisin e temperaturës së ngrirjes | |
| Diodat ndreqës D1-D6 shpesh digjen | 1. Tensioni i kundërt i diodës së re është shumë i ulët | Rezistenca e tensionit të kundërt> 1200V duhet të zgjidhet dioda |
| 2. C101-C103; C104; C106 ose R101; R102 në një ose disa të dëmtuara | zëvendësoj | |
| 3. transformatori ndreqës B1 është i dëmtuar | Zëvendësoni ose riparoni | |
| 4. Pishtari prerës i plazmës është i dëmtuar | Hiqeni pishtarin nga njësia kryesore, me një elektrodë matëse të skedarit multimetër R * 10K dhe fijen e jashtme të pishtarit M32 ose M35. vlera e rezistencës duhet të jetë afër ∽, nëse është dëmtuar nën dhjetëra K |
Keshillon
Kur përdorni një prerës plazma CNC, cilësia e prerjes është e paqëndrueshme dhe pjesët e veshjes ndërrohen shpesh. Është konstatuar se funksionimi i përdoruesit nuk është mjaftueshëm i standardizuar gjatë funksionimit dhe në të njëjtën kohë, ai nuk i kushton vëmendje të mjaftueshme disa detajeve. Përmblodhi disa këshilla për përdorimin e përditshëm të makinerive prerëse plazma CNC, duke shpresuar t'ju sjellë lehtësi:
Prerja duhet të fillojë nga buza.
Kur është e mundur, filloni të prisni nga buza, në vend që të shponi prerjen. Përdorimi i skajit si pikënisje do të zgjasë jetën e materialit harxhues, mënyra e duhur është të drejtoni grykën drejtpërdrejt në skajin e pjesës së punës përpara se të filloni harkun e plazmës.
Reduktoni kohën e panevojshme të "harkut (ose pilotimit)".
Si hunda ashtu edhe elektroda konsumohen shumë shpejt kur nisni harkun dhe pishtari duhet të vendoset brenda distancës në këmbë të metalit prerës përpara se të fillojë.
Mos e mbingarkoni grykën.
Mbingarkimi i hundës (d.m.th., tejkalimi i rrymës së funksionimit të hundës) do të bëjë që hunda të dështojë shpejt. Intensiteti i rrymës duhet të jetë 95% e rrymës së punës së grykës. Për shembull: amperazhi i një grykë 100A duhet të vendoset në 95A.
Përdorni një distancë të arsyeshme prerjeje.
Sipas kërkesave të manualit të udhëzimeve, është miratuar një distancë e arsyeshme prerjeje. Distanca e prerjes është distanca midis grykës së prerjes dhe sipërfaqes së pjesës së punës. Kur shponi, përpiquni të përdorni një distancë dyfishi i distancës normale të prerjes ose maksimumi h8 që mund të transmetohet nga harku i plazmës.
Trashësia e shpimit duhet të jetë brenda kufijve të lejuar të sistemit të makinës.
Makina prerëse nuk mund të shpojë pllakën e çelikut që tejkalon trashësinë e punës. Trashësia e zakonshme e shpimit është 1/2 të trashësisë normale të prerjes. Përpiquni të mbani të pastër pishtarin dhe materialet harxhuese. Çdo papastërti në pishtar dhe lëndët konsumuese do të ndikojë shumë në funksionin e plazmës së sistemit. Kur ndërroni materialet harxhuese, vendosini ato në një fanellë të pastër, kontrolloni shpesh brinjën e lidhjes së pishtarit dhe pastroni sipërfaqen e kontaktit të elektrodës dhe grykën me një pastrues me bazë peroksid hidrogjeni.
